干式单板电磁离合器/制动器

一覧

  • 自动调整间隙离合器/制动器
  • 华纳离合器/制动器
  • 薄型离合器/制动器
  • 引擎用离合器

系列

正反转离合器组合 RP-400
型号 RP-400
齿速比 1/1
静摩擦扭矩 Nm 28
额定电压 DC-V 24
功率 W（at75℃） 8
重量 kg 15

（注）1.内置离合器为RP专用式样。
2.允许最高转速请参考电磁离合器/制动器的综合样本P.48页。

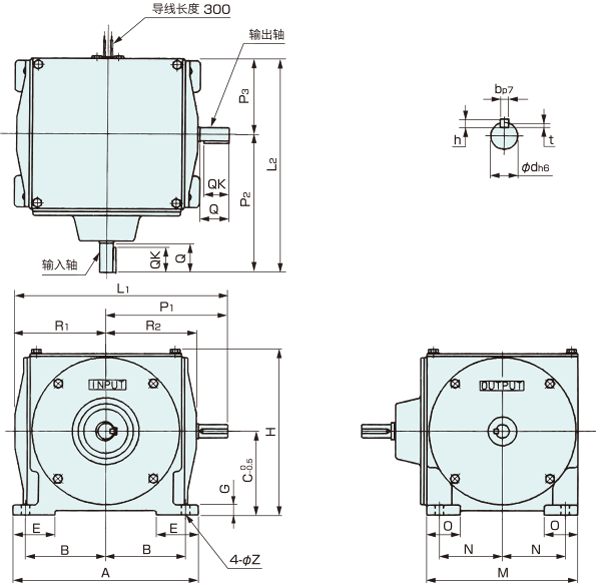

单位:mm

径向
A 220
B 95
C 100
E 50
G 12
H 200
轴向
L1 255
L2 260
M 180
N 75
O 40
P1 145
P2 170
P3 90
R1 110
R2 110
Z 10
轴端
Q 35
QK 30
d 16
b 5
h 5
t 3
电源箱
DMP-20/24A
无接点控制器
FMP-10DA
EMP-20DB
CSM-55DB
CMPH-100/4HA
